探地雷达（地质雷达）在地灾滑坡中的应用

  探地雷达由地面上的发射天线将高频短脉冲(10⁶---10⁹Hz)的电磁波定向送入地下，这种高频电磁波遇到存在电性差异的地下地层或目标体反射后返回地面，由接收天线接收。

一、地下病害体被探测到应具备以下条件

1、地下病害体与周边土体存在一定的地球物理性质差异；

2、地下病害体尺寸相对于埋藏深度或探测距离应具有一定规模；

3、现场应具备探测的实施条件。

二、综合探测

  地下病害体探测应遵循由简单到复杂、从已知到未知的原则，复杂探测环境宜采用多种方法综合探测。本次采用地质雷达和微动对滑坡体范围进行探测。

1、地质雷达天线选择

  根据被测目标体深度、大小，选择不同频率天线和时间窗口大小，当有多个频率天线符合探测深度和分辨率要求时，应选择频率相对较高的天线；根据现场场地长度、坡度、平整度，选择点测模式或测距模式、道间距等参数，本次采用道间距200mm。

  探地雷达的垂向分辨率宜取探地雷达电磁波波长的1/4，电磁波在地下介质传播的波长宜按下式计算：

2、微动勘探法

  使用微动勘探，探测目标与介质之间存在波阻抗差异，并且选择一台多通道数字地震仪，采集数据时采集时间长度应可控，根据目标体深度和现场工作条件等因素，选择L形、T形、十形等台阵观测方式，并选择采集参数及记录长度。

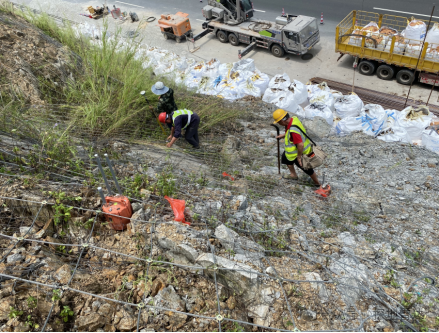

图1 现场工作照片

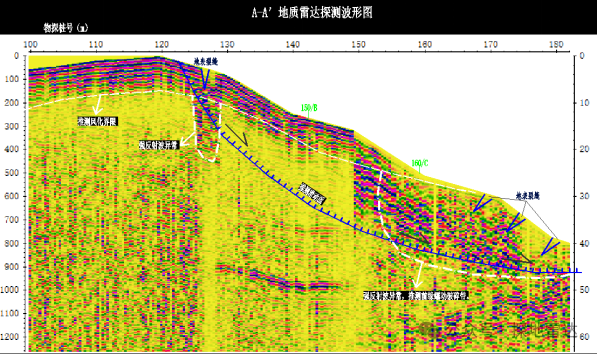

图2 地质雷达数据结果图

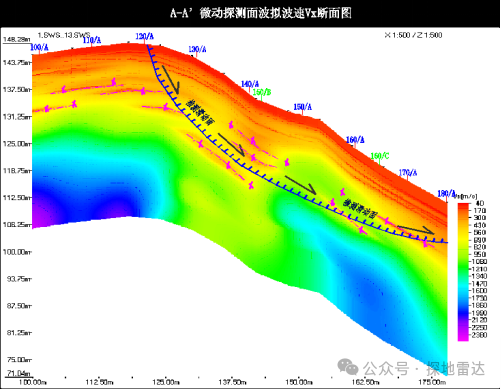

图3 微动A-A^，断面结果图

  图2为地质雷达数据结果图，图3为微动A-A^，断面结果图，两个数据均做地形校正。

  图2中白色曲线为推测风化界限，蓝色齿状线条为推测滑动面，并标注出现场的地表裂缝的位置。

  从图2地质雷达数据结果可以看出：地表有裂缝的位置，在较深位置也有强反射异常信号，推测内部存在滑动导致的裂缝或断裂面存在，数据120~180m位置上部存在强反射信号，随着深度增加振幅降低。结合图3微动结果，推测蓝色齿状线条为滑动面。

（转载图片数据由用户提供）
